JF15B催化剂评价系统

配用软件最新版本 4.23, Build in 10.2018

系统简介

  催化剂评价系统主要用于催化剂材料的活性、选择性及稳定性等测定和评价。催化剂材料包括贵金属催化剂、贱金属催化剂、金属氧化物硫化物催化剂、固体酸碱催化剂等, 其形态可以为颗粒、粉末、棒状等。目前催化剂评价系统主要适用于实验室非加压环境的气固或液固两相催化反应的评价,借助气相色谱作为检测器,完成程序升温脱附(TPD)、 程序控升温氧化(TPO)、程序升温还原(TPR)、脉冲滴定、化学吸附(CA)、单点BET等项目测定,具有原材料消耗少、评价周期短、流程简单便捷的特点。评价系统通道数可根据 需要进行堆叠,包括一通道、两通道、三通道、四通道等,通过以太网进行仪器间通讯和控制。



可选配的气相色谱检测器

  评价系统所配用的气相色谱检测仪可根据实验对象要求选配不同的色谱检测器,除常用的TCD和FID,针对催化剂评价还可选择我们自主开发的CCD检测器,用于前两者不能适用的检测对象, 如H2,O2,CO等测量,同时由于可使用空气做载气,可以简化评价系统的结构和配置。

检测器简称 TCD FID CCD
检测器名称: 热导检测器 氢火焰离子化检测器 催化氧化热阻检测器
检测原理: 热导效应 电离检测 催化+热导
检出限(g): 10-8 10-11~10-12 10-10
载气气源: 一种通常为N2,或者H2 三种,H2,N2和空气 一种,通常为空气(也可惰性气体)
检测对象限制: O2(高浓度) H2,CO
安全性 : 热丝(铼钨丝)易烧断 氢气安全性较差 安全,传感器无烧断之虞

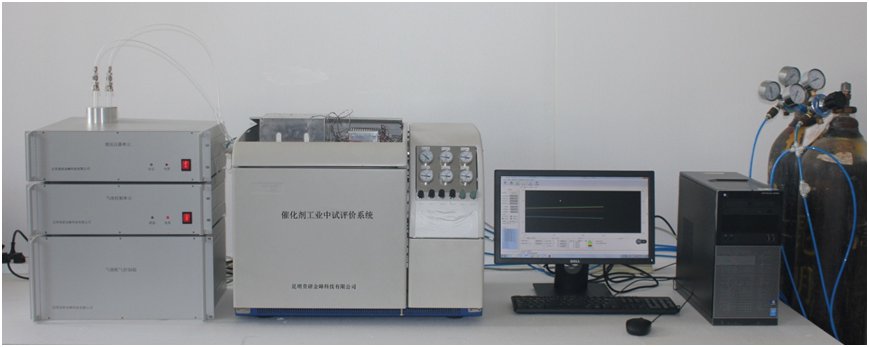

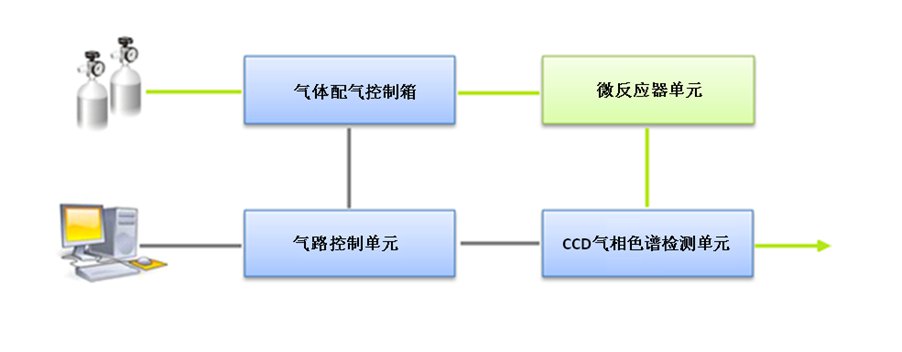

  整套测试系统由计算机、固定床微反应器、气体配气控制、气相色谱检测仪、反应气源等单元组成。 所有仪器的阀门、传感器、状态、控制等均在计算机端有显示,并在计算机上完成所有控制操作。测试结果以实时曲线进行显示,并能手动标注, 数据能够导出到Excel或者Origin等软件进行进一步处理。


主要特点

采用气相色谱(GC)作为检测单元,可配氢火焰离子化检测器(FID)、热导检测器(TCD)及催化热导检测器(CCD);
仪器通道数可根据实际情况灵活配置,实现多通道并行测定;
温度可在计算机上无段数限制做梯度编程控制;
气体质量流量控制器(MFC)控制气路的流量,各路独立控制,并能按比例混合;
软件预置TPD、TPR、TPO、TPRS、脉冲滴定、预处理等多种实验测试方法并可以方便进行参数修改;
桌面式仪器设计,便于实验室开展工作;
样品支架 – 大尺寸的U型管可以方便样品装载和清洗,可以加粉状棒状或丸状样品,可自由取下的样品管可以方便加载样品
数据能够导出到EXCEL或Origin等数据处理软件

主要技术指标

技术指标 技术参数
气体流量范围: 最大2SLM (2L/分钟)
气源路数: 5路
混气方式: 2路混气+1路背景/3路混气
反应器温度范围: 室温~300℃
升温速率范围: 1℃/min~30℃/min
炉子精度 : 0.15% FS
降温方式: 自然冷却/主动气冷降温
气相色谱仪检测器: 氢火焰离子化检测器(FID)、热导检测器(TCD)及催化热导检测器(CCD)可选
样品管: U型,口径10mm
总功率: 1kW(包括色谱仪和微反应器)

应用实例及参考文献

  考察一用于草酸二甲酯(DMO)合成的铂钯基催化剂在不同温度条件下的转化效率,样品如下图,微反应床分别设定在120(图中深兰色)、130(粉红)、140(青色)、 150度(红色)下工作,利用气相色谱测定通过催化剂样品后尾气中各组分含量。将四个温度下DMO测试结果对比如图可以看出产物的生成情况。

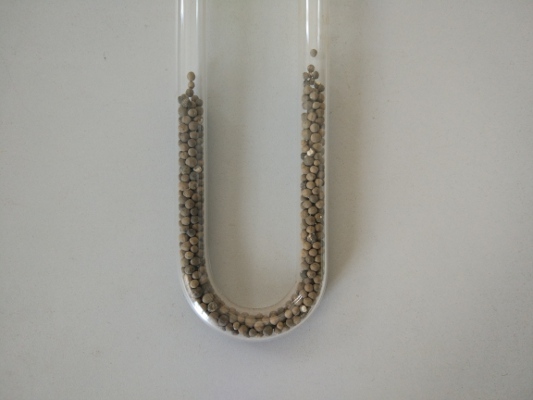

待评价催化剂颗粒

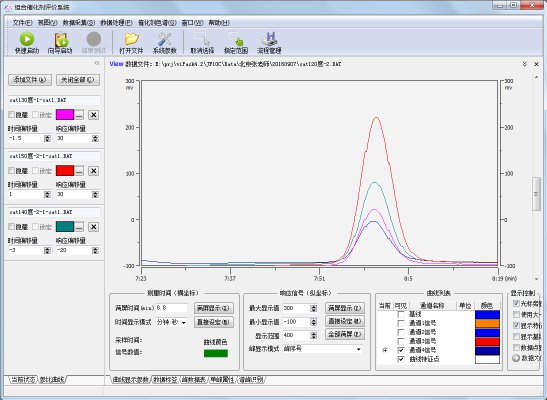

催化剂在不同温度反应产物色谱响应对比
