配用软件最新版本 4.20, Build in 06.2016
气相色谱是一种对混合物中组分进行高效快速分离的技术,主要用于检测挥发性化合物。 由于混合物中各组分在性质和结构上的差异,其与固定相之间产生的作用力的大小、强弱不同, 随着流动相的移动,混合物在两相间经过反复多次的分配平衡,使得各组分被固定相保留的时间不同, 从而按一定次序由固定相中先后流出。
目前气相色谱仪最常用的检测器有TCD(热导检测器)和FID(氢火焰离子化检测器)。TCD检测范围广, 但灵敏度低,铼钨热导丝易烧断、氧化;FID检测器灵敏度较TCD高得多,但对大多数分析对象选择性过强, 分析范围窄,且使用氢气作为气源。由我司引入的催化氧化热阻检测器(简称CCTRD或CCD)兼具催化和热导效应, 具有灵敏度高(介于FID和TCD之间)、安全性好(可使用空气做载气)、体积小等优点,可补充拓展气相色谱的应用领域和范围。
仪器主机

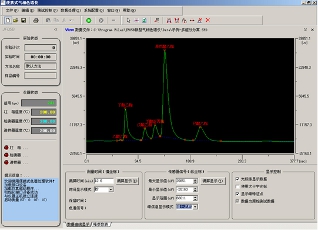

配用软件
催燃检测器是一种以铂或铂基合金为载体并涂敷特殊稀土催化涂层的传感器,当可燃待测组分与 传感器已被加热的催化层表面接触时,发生可控的“无焰燃烧”,放出大量的热;不同组分的燃烧反应, 可引起该铂或铂基合金的电阻值的显著变化,从而得到不同的电信号,进而转化为相应的色谱信号。 当非可燃组分与传感器表面接触时,则会因热传导造成传感器温度降低,铂丝阻值改变也能产生相应的检测信号。
由于可采用空气做载体,降低了对载气的要求,省去了FID检测器所需的氢气钢瓶,安全方便。 使用空气做载气时可使用钢瓶压缩空气、空气泵提供。对厌氧型色谱柱也可采用氮气等常规惰性气体 做载气,最大限度保持实验室投资的有效性。
新型色谱仪在空气做载气的情况下具有比热导高的检出能力,以苯计检出限达10^10s/g, 对氢的检出下限可达0.1ppm,非常适合于替代FID, CCD完成很多场合下的检测任务。
新型色谱仪体积小重量轻,功率损耗小,外围设备简单,可配用笔记本电脑实现户外使用, 也可配用台式计算机用于实验室应用。配用色谱工作站系统为自主设计,操作简便功能强。
配CCD检测器 | |
---|---|
分辨率: | 0.1uV |
检出限: | 10-10克(苯) |
积分灵敏度: | 1uV•s |
信号范围: | -2.5~+2.5V |
柱箱温度范围: | 室温~250˚C |
柱温分辨率: | 0.1˚C |
升温速率: | 0.1˚C/分钟~120˚C/分钟 |
采样速率: | 10,5,2,1,0.5,0.2,0.1次/秒 |
计算方法: | 归一化法(含校正归一化法)、外标法、内标法、内标曲线法 |
峰参数: | 峰宽、峰高、不对称因子等17个特征参数 |
通讯方式: | 以太网/RS232 |
工作电源: | 220V AC,50Hz |
整机功耗: | 350W(最大) |
气相色谱仪是在原云南省测试中心刘锦耀教授、张先俊教授(两位前辈都曾先后任中国分析测试协会气相色谱分会秘书长) 带领下开展的工作,上世纪八九十年代气相色谱仪还是实验室的稀罕仪器,没今天那么普及。为了解决应用中遇到的一些问题, 一帮人便开始了探险之旅......

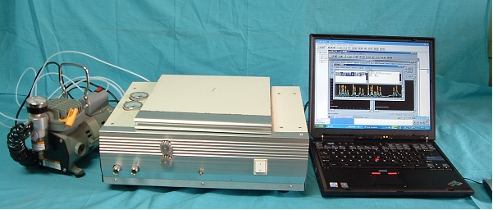

最早的实验是在老的气相色谱仪上改的,这个是后期自己手工制作的原型机之一的摆拍照,已经基本可以组成系统使用了。 之前实验室里的那些掉坑里的日日夜夜只有参与过的人才说得清楚。
当年城市煤气标样的进样结果(众多实验中的一个,基线不太漂亮),色谱条件:
峰对应组分名称:
1996年完成云南省科技厅(原云南省科委)项目“气相色谱高灵敏催化检测器研制”,1999年“新型气相色谱研制及测试机理研究”项目,对多种气敏机理传感器进行筛选。

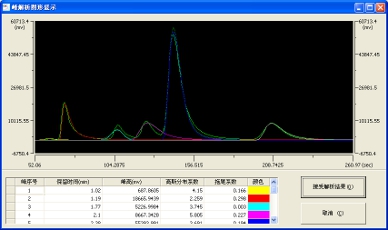

在解决了检测器可用性后,2010年解决了制造中的稳定性问题及新功能的增加和扩充, 如重叠峰数字解析功能,按高斯峰模型对重叠峰进行分割等功能。
